Flipper Zero 电路原理图

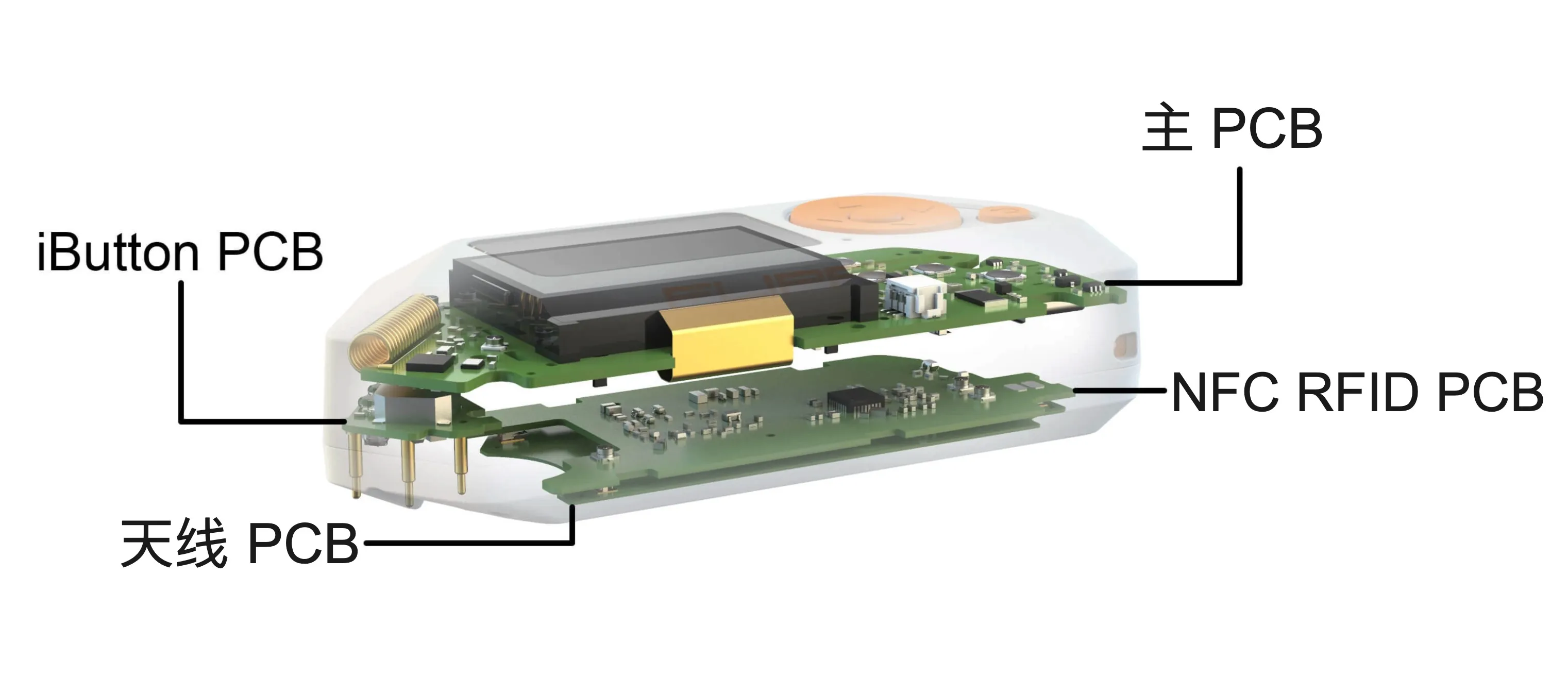

以下是 flipper zero 全部 pcb 的电路原理图。它们对硬件模块开发和底层调试很有帮助。这些电路原理图仅供学习使用。 主 pcb 主 pcb 装配图 主要模块总览 下面每个模块都会以单独的文档详细展示。 电源 所有组件的电源管理系统。 外设 mcu stm32wb55 lcd 屏幕 sub 1 ghz cc1101 按键 ibutton pcb 压电扬声器和红外模块也位于这块 pcb 上。 ibutton pcb 装配图 nfc rfid pcb 这块 pcb 上有 rfid 125 khz 和 nfc 模块。 nfc rfid pcb 装配图 nfc 模块总览 nfc 电源与振动 rfid 天线 pcb
