Video Game Module 上的 GPIO
搭配自定义固件，Video Game Module 可以作为独立设备工作：利用 Raspberry Pi RP2040 微控制器、运动追踪传感器（IMU）、各类接口和排针，实现各种 Raspberry Pi Pico 项目及其他项目。要了解如何在模块上安装自定义固件，请访问自定义固件。
本页提供 Video Game Module 的引脚定义、图纸、电路原理图，以及可用外设的列表。
Video Game Module 引脚定义

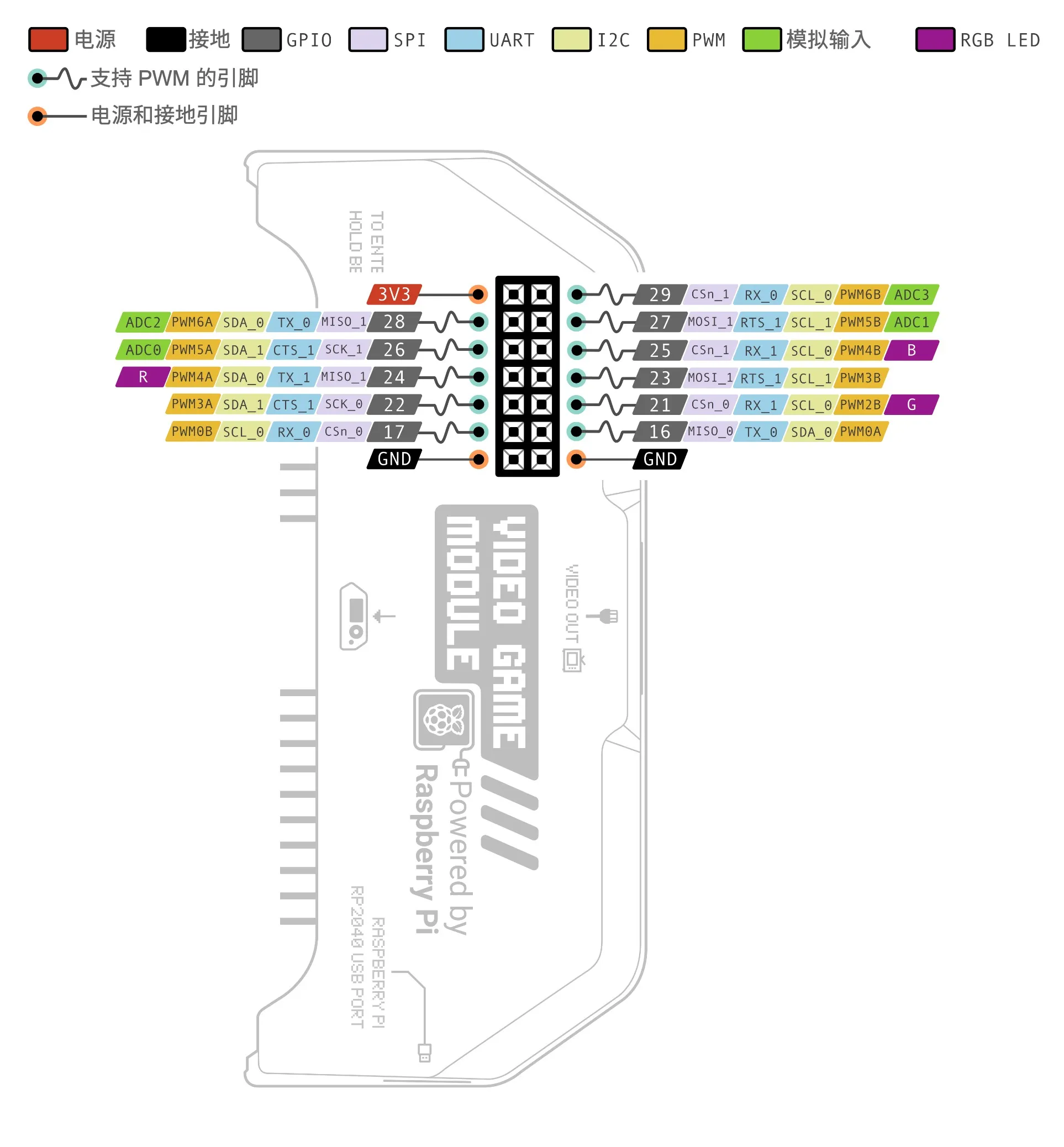

Video Game Module 提供了 RP2040 微控制器的 14 针 GPIO 排针，用于与外部设备交互：

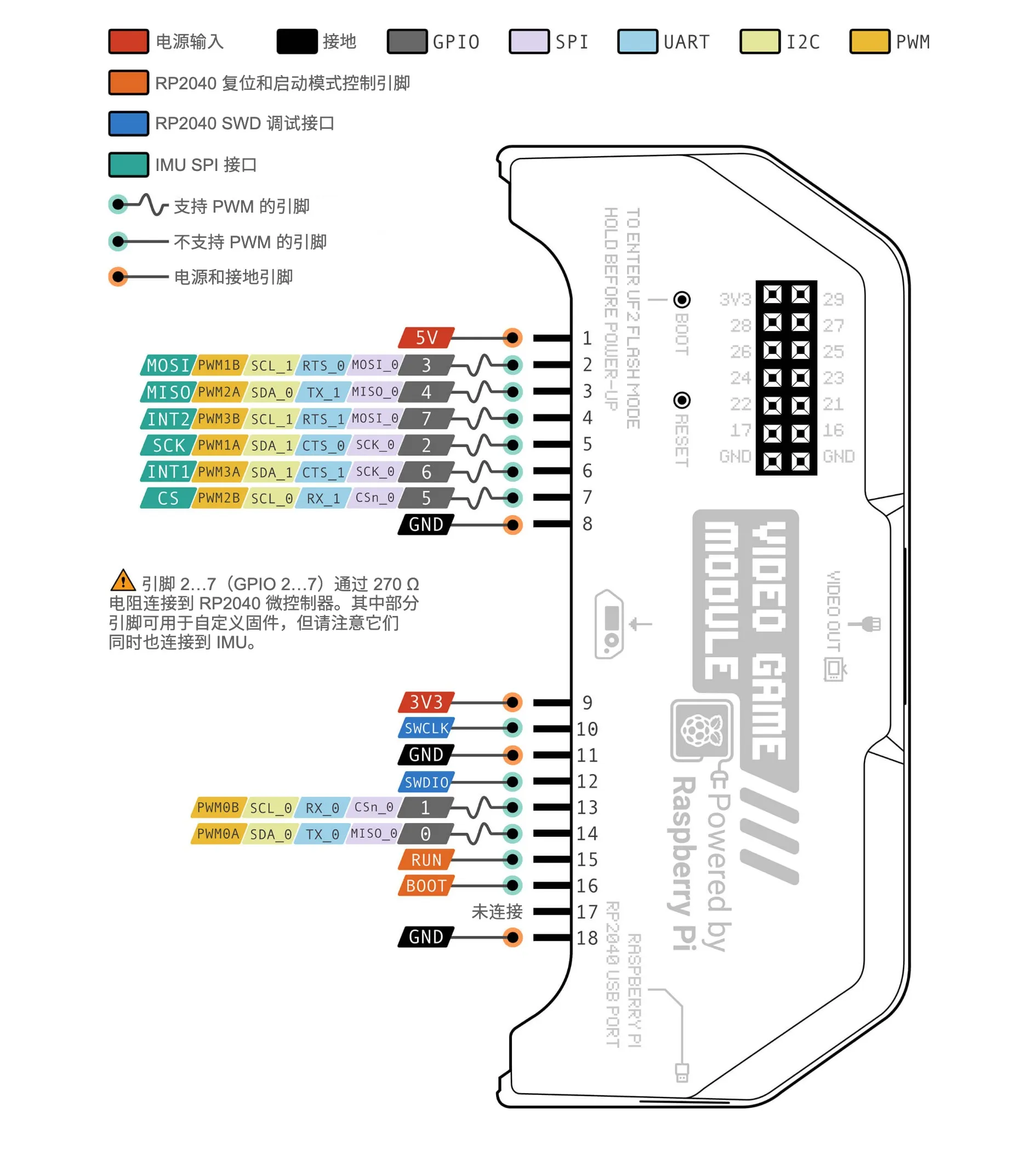

该模块还提供了一个连接 Flipper Zero 的 18 针排针：
与 Raspberry Pi Pico 的兼容性

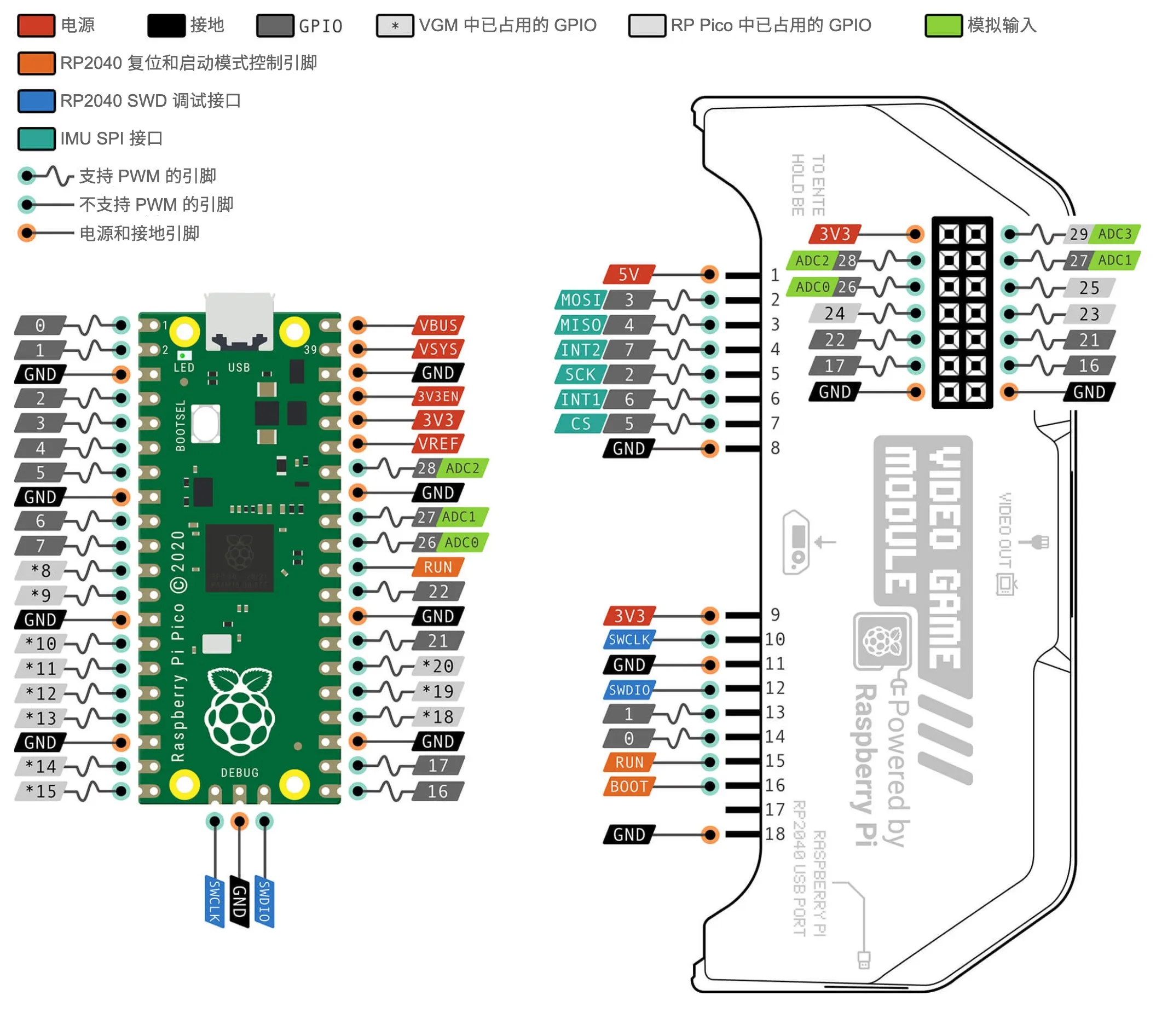

我们把 RP2040 所有未占用的引脚都引到了 Video Game Module 的排针上，方便用户在自己的项目中使用。你可以对比下面的 Video Game Module 引脚定义和 Raspberry Pi Pico 引脚定义：
- GPIO 引脚 8-15 和 18-20 在 Video Game Module 内部用于视频输出，无法通过 Video Game Module 的排针访问。
- GPIO 引脚 0-7、16、17、21、22、26-28 在 Video Game Module 和 Raspberry Pi Pico 板上都被引出到排针。请注意，引脚 2-7 同时也连接到运动追踪传感器。
- GPIO 引脚 23-25 和 29 在 Raspberry Pi Pico 板内部使用，无法通过排针访问。在 Video Game Module 中，这些引脚未被占用，并已引出到 14 针 GPIO 排针上。
可用外设
在独立模式下，RP2040 微控制器可以访问以下外设：
- Video Out 接口：可向电视或显示器输出视频和声音，也可通过显示数据通道接口与它们交换数据。
- USB-C 接口：模块可作为 USB 设备或主机使用（但不支持 USB 供电协商）。
- 运动追踪传感器：TDK ICM42688-P IMU 传感器集成了 3 轴陀螺仪和 3 轴加速度计。
- GPIO 排针：11 个带静电放电（ESD）保护的 GPIO 引脚。
- 连接 Flipper Zero 的排针：引脚 13 和 14 功能完整，引脚 2-7 功能受限（因为它们连接到了 IMU）。这些 GPIO 引脚均带 ESD 保护。
- RGB LED：位于模块顶部，可通过 RP2040 的 GPIO 引脚控制。
模块供电
Video Game Module 可以通过以下方式供电：
- 作为独立设备使用时，通过 USB-C 接口以 5 V 供电。
- 连接到 Flipper Zero 时，通过 3.3 V（引脚 9）或 5 V（引脚 1）供电。
电路原理图
PCB 装配图
